数控组合磨床用于加工蹄铁刹车片内径、大小头和倒角，装夹夹具可以根据客户产品进行调整，磨削精度为≤0.1mm。
本机床适用于大批量生产，单机作业或者投入生产线使用
全国统一销售热线：13838000943
厂家直销
品质保障
无忧配送
售后保证

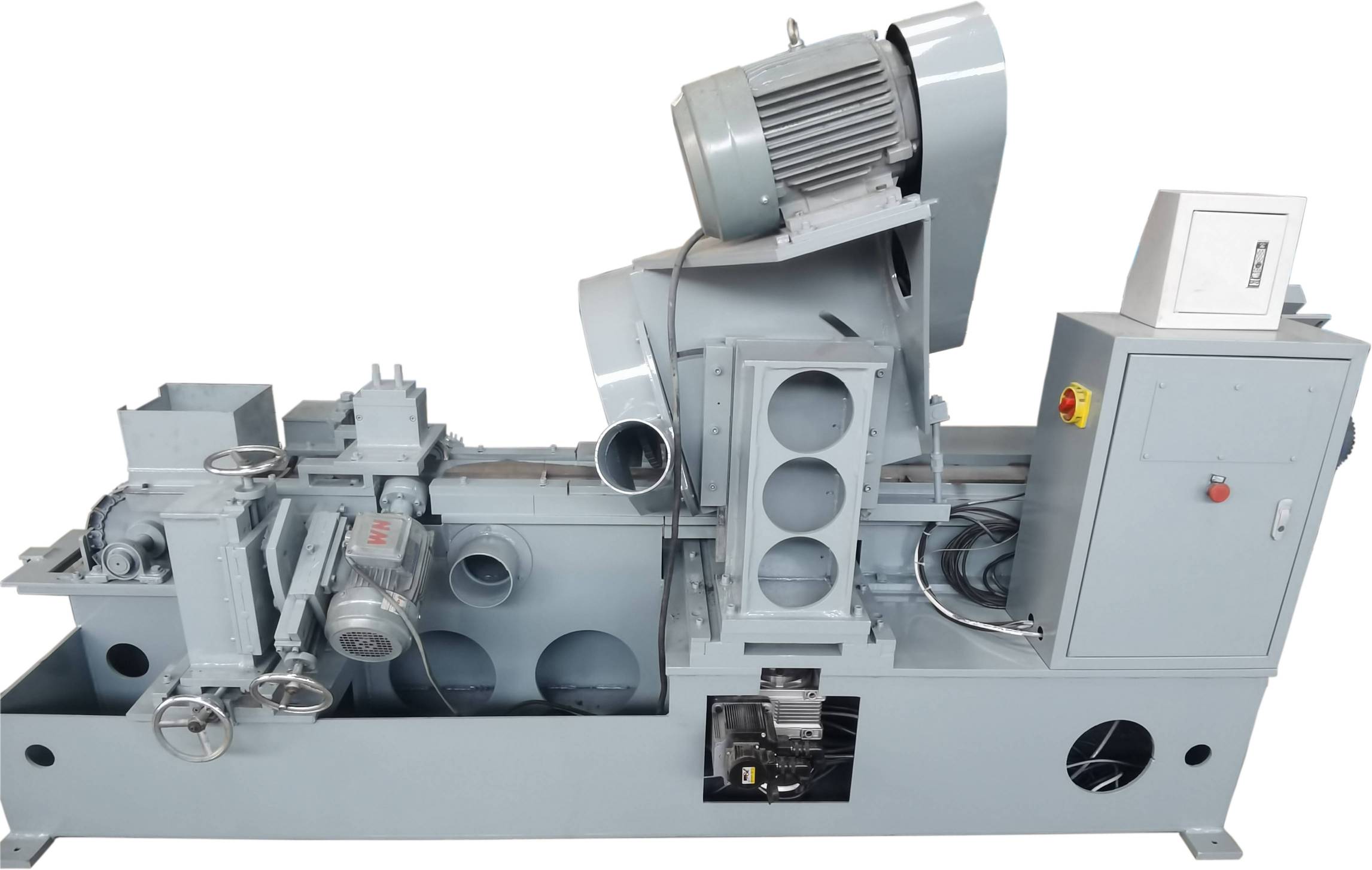

QJR-2104LZHM是巧匠人公司设计的一款加工刹车片内弧和大小头的组合型磨床，床身采用优质钢板焊接，滑台驱动方面采用无间隙减速机去伺服电机直连， 伺服电机全部配备编码器形成伺服闭环控制方式，提高机床的加工精度，并具有高可靠性和高稳定性。其主要特点如下：
1、采用导轨定位刹车片，提高机床加工精度，导轨材料为高强度模具钢，寿命长。
2、内弧主轴采用德国工艺，达到高刚度、高寿命，砂轮可以小角度调节，扩大机床可加工产品范围。
3、采用全自动数控系统，大大降低人工成本，提高生产效率。
4、机床为链条送片方式，稳定性高，保证了加工质量。
|
项 目 |
参 数 |
|
外型尺寸（长*宽*高）（mm） |
2700*940*1220 |
|
磨头/倒角电机 |
2.2kw |
|
内弧电机 |
5.5kw/15kw |
|
伺服电机 |
1.5KW |
|
蜗轮减速机 |
1:60减速机两个1:20减速机一个 |
|
内弧砂轮 |
φ800*203线速46M/秒 |
|
磨头/倒角砂轮 |
φ100 |
|
刹车片宽度 |
80—230 |
|
刹车片外半径 |
R≥142-230 |
|
加工节拍 |
4~8片/分钟 |
