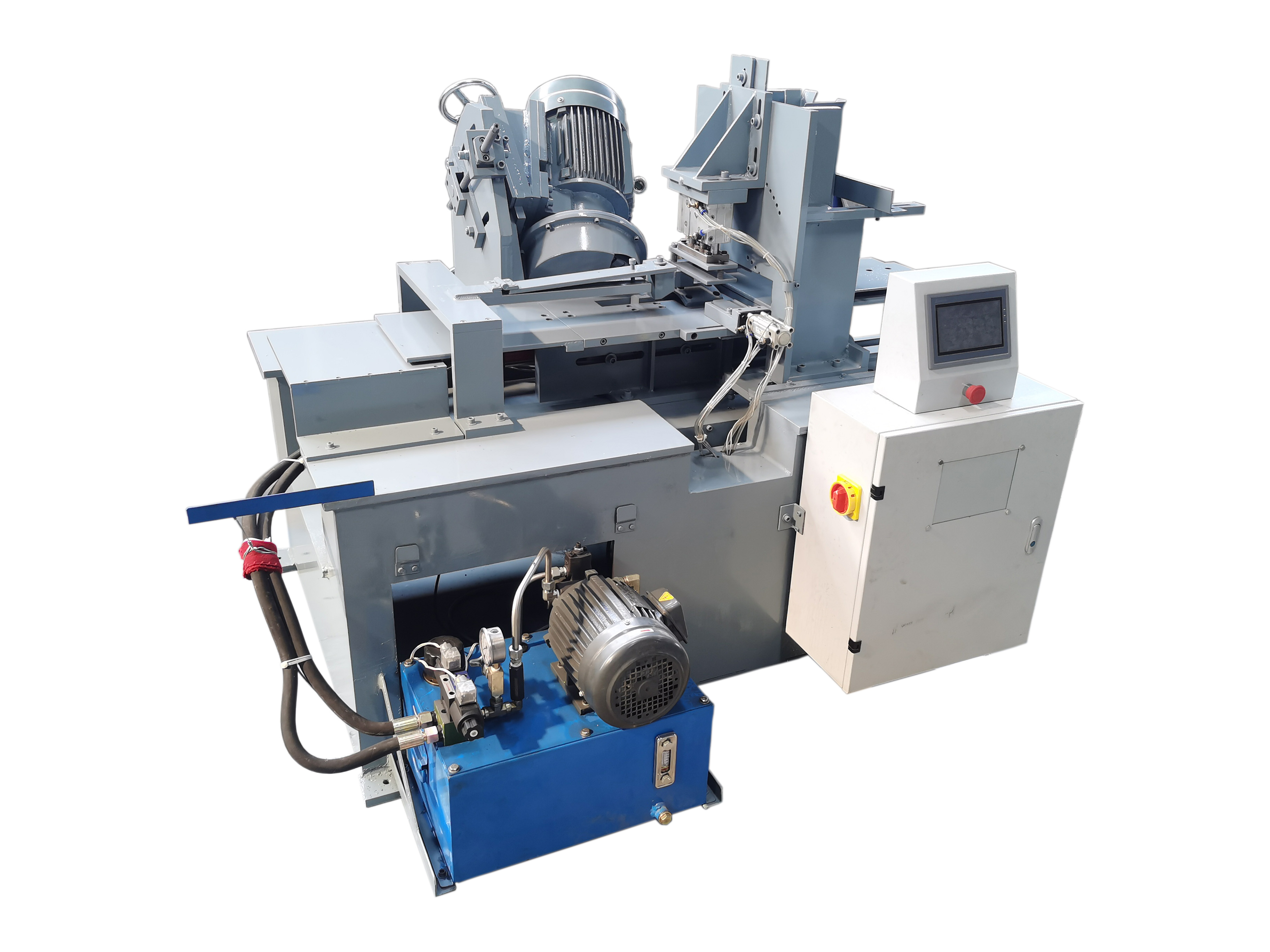

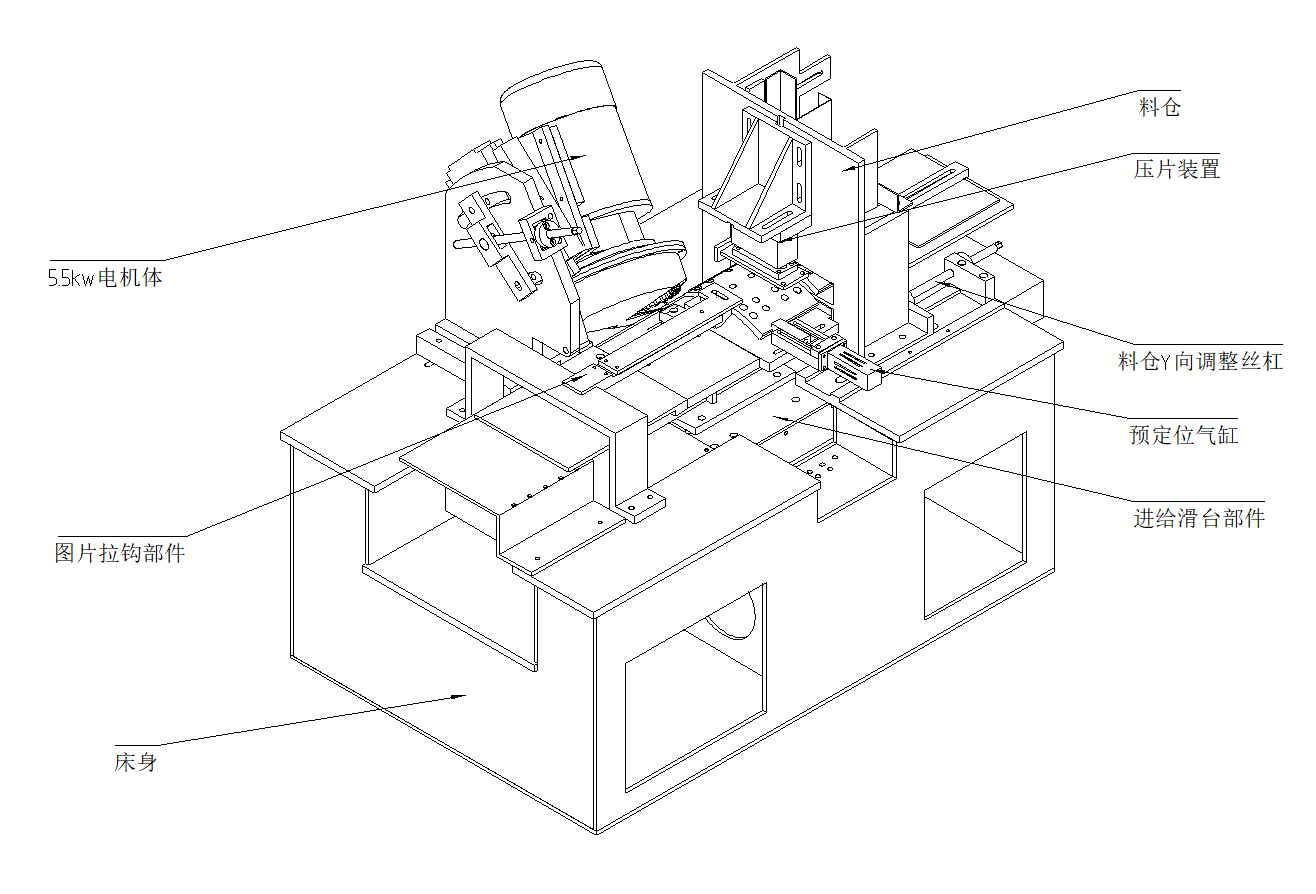

本机主要由机架、模具部件、进给滑台、砂轮主动力部件、送料料仓、电气液压系统、防尘及安全防护装置等组成。各部件底座由螺栓与床身固定，料仓位于床身右方，砂轮电机部件位于后方，可手动调整电机底座丝杠来控制砂轮磨削角度和深度；产品由伺服电机带动滑台动作，使推板推动刹车片滑入模具上，经预定位装置和压紧装置定位压紧后，通过砂轮进行磨削，然后压紧装置松开，滑台退回带动刹车片落入接片平台，磨削完成。

数控倒角机设备演示视频1

数控倒角机设备演示视频2

二、主要技术性能：
1.磨削范围：内径142≤R≤230（mm）刹车片；
2.加工刹车片宽度范围：100～280mm；
3.加工角度范围：所有大倒角；
4.精度：直线度≤0.1mm；
5.加工量：10～30mm；
6.砂轮电机：　5.5kw电机 1个， 2935r/min；
7.滑台伺服电机：　2kw；
8.外型尺寸：　1460mm×1000 mm×1230 mm；
9.效率：　6片/分，每片耗时9～10秒；
10.总 重 量：　约1490kg；
11.砂轮直径：240mm；

12.总功率：8kw。

数控倒角机技术参数
